一、概述

新乡市华丰环保机械设备有限公司致力于大气污染的治理。公司自成立以来，遵照可持续发展战略，依靠自身雄厚的技术力量和“诚信为本”的商业理念，秉承“予天空于蔚蓝，还世界于清新”的经营宗旨，日臻完善产品的研发制造、销售服务网络，服务于环保事业； 在“技术+资本”的战略方针指导下，新乡市华丰环保机械设备有限公司以自主核心技术为基础，充分吸收**技术精髓。华丰环保设备致力于环境与资源的可持续发展，**从事油烟净化器；工业有机废气净化器，设备制造、安装、调试和运营管理提供全方位服务，用户遍布全国各行业。

我公司凭借自身的雄厚实力，秉承一贯为用户精益求精的服务精神，可以根据用户的要求，结合用户的特点，设计、制作符合要求的设备，为用户提供全方位的服务。“保护环境，净化全球”是我们永恒的主旋律，我们以独特的构想、大胆的创新，**的技术，完善的服务，使我们的产品日趋完善，为我们的祖国营造出青山、碧水、蓝天。

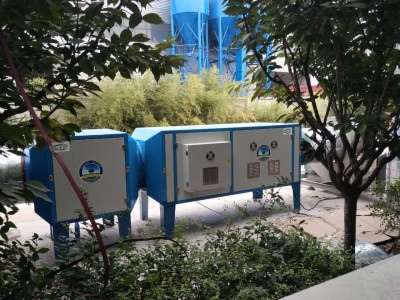

二、设备技术原理

复合式光氧催化等离子废气净化装置由初级过滤电源、专用特种光源、蜂窝等离子电场组成，参考国内外各类废气吸收净化技术，结合我国的实际而设计、研制的一种新型净化装置。它将等离子技术和光氧催化技术完美科学地结合在一起，净化效率高、适用范围广、结构紧凑、能耗低、操作简便、安全可靠、价格合理，是工业企业理想的净化装置。

生产过程产生的废气，由风机的吸力作用下***入干式过滤区，将废气中较大颗粒杂质去除；然后进入到等离子净化区，使废气中其余颗粒型烟尘杂质被优先去除，浓度逐渐降低，*后进入 UV 光氧催化区，在光氧中，UV 灯管产生高能光束照射废气，使废气裂解，与此同时灯管产生的紫外线分解空气中的氧分子，*终产生臭氧，对废气进行氧化，反应生成水和二氧化碳，并且能去除因为气体产生的异味，净化后的气体完全达到国家排放标准。

1.光氧净化单元

UV光解单元利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有*强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的．从净化空气效率考虑，我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂、等气体的分解和裂变，是有机物变为无机化合物。

净化装置由初滤单元、-C波段紫外线装置，降解收集，臭氧发生器及过滤单元等设备和部件组成。

该装置采用五级净化方式，装置的工艺流程如图1所示。

技术特点

1．无毒无任何副作用。完全超越了传统的臭氧等空气净化器，能在有人在场的环境中持续灭菌、除尘，对人体无毒副作用。能广譜地截获杀灭空气中的各类细菌，测试证明对军团菌、金黄色葡萄球菌、枯草杆菌、黑色变种芽孢及自然菌杀灭率达99.9％以上，有效去除可吸入颗粒，达到1-10 万级洁净度。

2．消除污染有害气体异味，初级电子在电场中获得加速，撞击空气中的氧分子。当能量超过氧分子的电离电位时氧分子迅速离子化。失去电子的氧分子变成正*性氧离子（O2+），而释放的电子又

与另一中性氧分子结合变成负*性氧离子（O2－），结果是氧离子的两级分化并吸附中性氧分子形成O2+、O2－、O2 等氧聚集的离子群，具有*强的氧化性，可在很短的时间内将污染空气中的有害成分氧化分解为无害的产物和水；

O2+e（3.6eV）→·O+O

H2O+e（5.09eV）→·OH+HO+·OH→·OH2

研究表明：活性自由基·OH 的氧化电位（2.8eV）比氧化性*强的臭氧的氧化电位（2.07eV）还高出35％。·OH 自由基与有机物的反应速度高出几个数量级。而且·OH自由基对氧化污染物的反应是无选择性的，可引发链式反应，直接将污染空气中的大部分有害物质氧化为二氧化碳和水或矿物质。其作用机理如下：

 H2S+·OH→HS+H2O

HS+O2+O2＋+O2－→SO3+H2O

NH3·OH→NH2+H2O

NH2+O2+O2＋+O2→→NOX+H2O

CH2O+ O2＋+O2→+·OH→H·COOH+H2O

实践证明，一定浓度污染空气中的大部分有害物质能在很短的间内被氧化分解，转化率平均在90％以上。

2.等离子净化单元

等离子是由电子、离子、自由基和中性粒子流组成，工作状态呈流星雨状电性流体，属固态、液态、气态之外的第四种物质形态。等离子发生器整体保持电中性，安全可靠。

低温等离子体分解油雾、废气等污染介质时，等离子体中的高能离子起决定性的作用。流星雨状的高能等离子与介质发生非弹性碰撞，将能量转化成基态介质的内能，发生激发、离解、电离等一系列过程是污染介质处于活化状态。污染介质在等离子体的作用下，产生活性自由基，活化后的污染分子经过等离子体定向链化学反应后被脱离。当离子平均能量超过污染介质中化学链结合能时，分子链段裂，污染介质分解，并在等离子发生器吸附场的作用下被收集。在低温等离子体中，可能由污染介质成分决定发生的各类化学反应，这主要取决于等离子的平均能量、离子密度、气体温度、污染物介质浓度及共存的介质成分。

技术特点

（1）智能：能自动判断工作运行状态，并显示相应的工作指示灯。

（2）**：**捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。

（3）灵活：净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作调整。

（4）方便：净化单元采用分体抽屉式结构，易于安装、维护，清洗特别方便。

（5）**：电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化率。

（6）安全：安全系统设计周密，检修门被打开，高压电源即自动切断；高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠；采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行运行的安全系数。

（7）稳定：电源控制系统具有过流过压自动保护装置，保证设备稳定运行。

（8）节能：使用寿命长，节能**(比传统技术节能50%以上)、占地面积小。

三、性能参数

1、处理风量：2000m3/h---100000 m3/h;

2、有机废气净化效率：≥90%；

3、设备阻力：≤300Pa;

4、电源电压：220V   50HZ

5、功率：0.5KW-20KW

6、设备噪声：≤45Db

四、技术特点

（1）、**除恶臭：能**去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率*高可达95%以上，脱臭效果达到国家1993年颁布的恶臭污染物排放标准（GB14554-93）和1996年颁布的《大气污染物综合排放标准》(GB16297-1996)。

（2）、无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭/工业废气通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。

（3）、适应性强：可适应高浓度，大气量，不同工业废气物质的脱臭、净化处理，可每天24小时连续工作，运行稳定可靠。

（4）、运行成本低：无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻*低＜300pa,可节约大量排风动力能耗。

（5）、设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积＜2平方米/处理10000m3/h风量。

（6）、优质进口材料制造：防火、防腐蚀性能高，设备性能安全稳定，采用不锈钢材质，设备使用寿命在十五年以上。

五．设备优势

UV光解是利用特殊的低压紫外灯管能同时发射出185nm紫外线和254nm紫外线的双光谱特性。灯管发射出的185nm紫外线，能触发空气中的O2（氧），转化为O3（臭氧）。臭氧具有很强的氧化能力，其与废气中的碳氢化合物（如苯类、烃类、醇类、脂类等）充分混合接触后，在灯管发射出的254nm紫外线的照射催化条件下，能将这些有害污染物，直接氧化分解为水和二氧化碳。由此可见，紫外灯管发射出的185nm紫外线，起到了提供氧化反应物的作用；而灯管发射出的254nm紫外线，起到了提供光解反应顺利进行的必要反应条件的作用。但紫外灯管的臭氧产生能力较低，如现在使用*为普遍的150W U形臭氧紫外线灯管，在氧气充足的条件下，每小时的臭氧产生量约为900mg左右，即其单位功率每小时的臭氧产生量仅为6mg/w。而臭氧作为光解反应中的一种主要的反应物质，其产生量的多少，直接影响着处理效果的好坏。等离子技术，是利用高压的电场，使空气中的O2电离产生O3，其臭氧产生效率要比紫外灯管高很多。单位功率每小时的臭氧产生量为100mg/w，是紫外灯管单位功率臭氧产生量的16倍。 但等离子管几乎不发射出紫外线。缺少了紫外线的催化作用，在单纯采用等离子工艺的废气处理装置中，臭氧与有机废气的反应变得缓慢困难，同样制约了设备的处理效能。
   因此，可将这两种处理方案结合起来。将等离子装置布置在光解设备的前段，离子装置产生的O3与有机废气混合后，流经紫外线灯管。紫外线灯管能进一步地触发O3的生成，同时在灯管254nm紫外线的催化作用下，O3与有机物的反应效能大幅提升，从而取得理想的处理效果。由于等离子装置较紫外灯管高得多的臭氧产生效能，使得设备的功耗随之降低，节能效果显著。

六、安装及说明

1 、安装说明

净化器可安装在风机之前，也可安装在风机之后，建议安装在风机之前；

净化器如安装在支架之上时，应与支架紧固连接；

净化器与排烟管道之间的连接必须密封；

净化器可以安装在室内，也可安装在室外，但应有足够的空间用来维护与维修；

净化器箱体应可靠接地；

安装过程中不允许磕碰电*，严禁异物落在净化器内；

净化器本体及电控箱中各电器连接应可靠无误。

2 、使用说明及注意事项

接通交流220V，50Hz电源后，净化器即可工作，这时电控箱工作指示（绿）灯亮，净化器本身发出连续平稳的工作运转声；

若复位指示（红）灯偶尔有闪动，属电*放电，视为正常现象，净化器仍可自动复位工作；

若复位指示（红）灯闪动频率快或长期亮，可按下复位键，如红灯仍亮，应立即关闭电源，打开净化器前门，检查各部件是否异常及有无异物，确定无误后仍不成功，则需关闭电源，对电*进行清洗；

清洗后如仍不能正常工作，应立即联系**维护人员及时检修；

严禁在通电情况下打开净化器前门及电控箱。

适用范围：

炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理。

物质名称：恶臭气体

主要来源

硫化氢：

牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工。

硫醇类：

牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶。

硫醚类：

牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道 。

氨：

氮肥、硝酸、炼焦、粪便处理、肉类加工。

胺类：

水产加工，畜产加工、皮革、骨胶。

吲哚类：

粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜。

硝基：

燃料、炸药 。

烃类：

炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 。

醛类：

炼油、石油化工、医药、内燃机排气、垃圾处理、铸造。
