【进料粒度】：≤15mm
【生产能力】：1-25t/h
【应用范围】：食品、化工、制药、陶瓷磨料冶金等行业

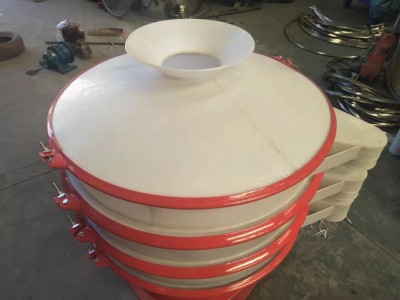

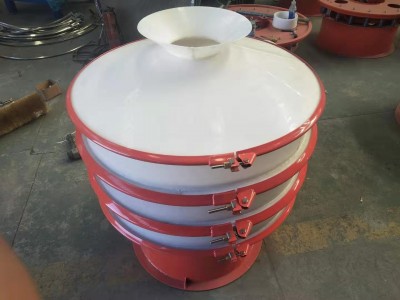

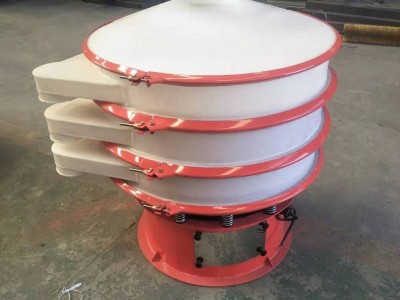

【产品介绍】：塑料振动筛又称防腐振动筛、塑料化工圆振筛等，主要目的是将腐蚀性较大的物料进行筛分过滤。
产品简介
塑料振动筛又称防腐振动筛、塑料化工圆振筛等，主要目的是将腐蚀性较大的物料进行筛分过滤。我公司设计研发的塑料旋振筛是专业针对解决一些腐蚀性较强的物料使用的，与Q235普通碳钢以及SUS304不锈钢材质制作的筛分机完全不同，塑料振动筛与物料接触部分采用的是PP食品级聚丙乙烯材质制作，是目前最具耐氧化、耐腐蚀的最佳过滤选择。
产品优势
1、 塑料振动筛与物料接触部分采用的是PP食品级塑料材质，是目前最有效解决具有氧化、腐蚀钢铁材质的物料筛分、除杂、过滤的方案；
2、体积小、重量轻、移动方便；
3、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业；
4、筛网不堵塞、筛分精度高、效率高，任何粉、粒、粘液类均可使用；
5、全封闭结构、粉末不飞扬、液体不渗漏；
6、独特网架设计（字母式）、筛网使用寿命更长、换网方便、仅需3-5分钟、操作简单、清洗方便；
7、筛分最细能达到500目（28微米），过滤最细可达到5微米；
8、筛网最多可达五层，筛分出六种粒度规格。
工作原理
塑料旋振筛采用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到筛面上；物料通过入口进入设备内，根据不同物料筛分要求，物料经过筛网后采用不同目数的金属编织网进行分层出料，在这个过程中，位于各层的筛网下的清网装置（弹跳球）通过频率振动不断撞击筛网，使筛网上侧物料能够顺畅的透网筛分，并有效解决了物料堵网现象，不同目数的物料通过各层对应目数的筛网在各层的出料口排出，最终实现筛选除杂或过滤分级的目的。
技术参数
型号 | 公称直径 | 筛面直径 | 有效筛面面积 | 最大入料粒度 | 筛面规格 | 层数 | 振次 | 功率 |
WZ-400 | 400 | 340 | 0.09 | <10 | 2-325 | 1-3 | 1460 | 0.18 |
WZ-600 | 600 | 530 | 0.22 | <10 | 1460 | 0.25 | ||
WZ-800 | 800 | 720 | 0.4 | <15 | 1460 | 0.55 | ||
WZ-1000 | 1000 | 900 | 0.63 | <15 | 1460 | 0.75 | ||
WZ-1200 | 1200 | 1100 | 0.95 | <15 | 1460 | 1.1 | ||
WZ-1500 | 1500 | 1400 | 1.5 | <15 | 1460 | 2.2 | ||
WZ-1800 | 1800 | 1710 | 2.3 | <15 | 1460 | 3 | ||
WZ-2000 | 2000 | 1910 | 2.86 | <15 | 1460 | 4 |
注：以上塑料旋振筛型号尺寸为标准机型，如用户有特殊要求可量身定做。
尺寸对照
型号 | A | B | C | D | E | F | G | H | I |
WZ-400-1S WZ-400-2S WZ-400-3S | 380 380 380 | 280 280 280 | 150 150 150 | 400 400 400 | 100 100 100 | 70 70 70 | 280 280 280 | 715 825 935 | 350 |
WZ-600-1S WZ-600-2S WZ-600-3S | 530 530 530 | 430 430 430 | 200 200 200 | 600 600 600 | 100 100 100 | 85 85 85 | 410 410 410 | 730 875 1020 | 350 |
WZ-800-1S WZ-800-2S WZ-800-3S | 680 680 680 | 580 580 580 | 200 200 200 | 800 800 800 | 125 125 125 | 100 100 100 | 540 540 540 | 800 954 1090 | 390 |
WZ-1000-1S WZ-1000-2S WZ-1000-3S | 800 800 800 | 700 700 700 | 250 250 250 | 970 970 970 | 150 150 150 | 120 120 120 | 645 645 645 | 870 1015 1160 | 460 |
WZ-1200-1S WZ-1200-2S WZ-1200-3S | 970 970 970 | 850 850 850 | 250 250 250 | 1170 1170 1170 | 180 180 180 | 140 140 140 | 740 740 740 | 990 1055 1220 | 510 |
WZ-1500-1S WZ-1500-2S WZ-1500-3S | 1180 1180 1180 | 1060 1060 1060 | 250 250 250 | 1470 1470 1470 | 200 200 200 | 140 140 140 | 960 960 960 | 1060 1230 1400 | 560 |
WZ-1800-1S WZ-1800-2S WZ-1800-3S | 1480 1480 1480 | 1360 1360 1360 | 350 350 350 | 1770 1770 1770 | 200 200 200 | 140 140 140 | 1140 1140 1140 | 1140 1310 1480 | 640 |
WZ-2000-1S WZ-2000-2S WZ-2000-3S | 1750 1750 1750 | 1630 1630 1630 | 400 400 400 | 1970 1970 1970 | 220 220 220 | 140 140 140 | 1310 1310 1310 | 1230 1400 1570 | 680 |
产品维护
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机不含安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
