概述：

超声波筛分系统是一种简单实用，可靠的筛分系统，是当前网眼堵塞的最有效的解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，具有筛分过滤精度高、网孔不堵塞等特点，真正解决了因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术突破。

用户希望高速筛分又不堵塞网眼。常规方法单纯采用振动/摇动技术来排除异物进行筛分，超声波筛分除了上述常规方法之外，可以在微米范围内将振荡力均匀地传输至网面上。利用这种技术可以减少筛面与物料之间的磨擦，减少网眼堵塞。与常规筛分机相比，一次筛净率和总体筛分效率都大大提高，可保证在筛分过程中，网孔长期不堵塞。根据材料颗粒结构的不同可以大幅提高生产率，而且在保证长期高效筛分的同时，也延长了筛网使用寿命。

超声筛分系统用于微米范围的筛分，可大幅度提高100um以下筛网物料的透网率。

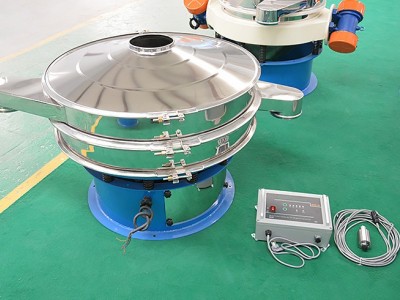

结构：

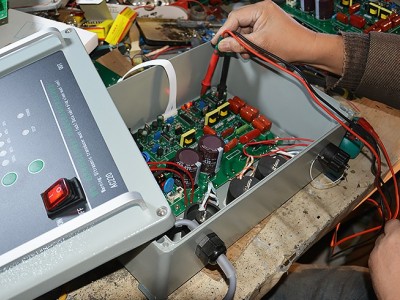

1   超声波控制仪：38KHz 高频超声波发生器。内置微电脑芯片，可根据超声波的不同状态进行全程频率自动跟踪，无需人工调整，操作简洁方便。

2   高频连接线：超声波振荡器与超声波控制仪之间采用电缆连接。

3   连接器：航空接插件。

4   转换器：高频超声波转换器件。

5   超声波网架：由外网架与共振环组成。

6   筛网：适用10目~635目。

工作原理：

超声波筛分系统由超声波控制仪、转换器、共振环组成。超声波控制仪产生的高频电振荡由转换器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振环上使共振环产生共振，然后由共振环均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声振动，既可防止网孔堵塞，又可使筛分机提高产量和质量。

一般技术数据：

超声波控制仪（电超声产品）：

1   电源：交流220V±10%   50~60Hz

2   整机电流：≤ 1A

3   高频电流：≤ 0.8A

4   工作频率：38KHz

5   模式：连续5种方式,脉冲5种。

6   最高环境温度：50度。

7   接线方式：插头式，易于插接，方便更换。

操作说明：

1   根据所筛物料不同，旋振筛内部的偏心锤设定角度及方向有所不同，所以在设备供电之前应事先对其调整。

2   超声波控制仪与旋振筛分别供电，超声波电源为单相供电，旋振筛为三相供电（需可靠接地）。

3   超声波控制仪与转换器的引线通过插头连接。请按照超声波控制仪连接线标示，插入接口并锁紧，使超声波控制仪与机体超声波接口正确连接。

4   超声波控制仪面板上设有“ 强度/停止”和“连续/脉冲”两个按键，另外有一LED窗口来显示工作状态。

5   超声波控制仪设有10种工作模式，用户可根据需要进行选择：

5.1 “强度/停止”键：此键用来调节超声波系统输出的强弱，面板上有20%，40%，60%，80%，100%的字样和对应的LED指示灯，20%最弱，100%最强，每按下此键一次会升高一次档位，到100%之后再从20%循环转换。

5.2   “连续/脉冲”键：按下此键会从连续模式转换到脉冲模式，如想再恢复到连续模式再按一下此键即可。再脉冲模式下也可通过“强度/停止”键来控制强弱。

安装：

1   机器安装前，首先按照装箱单检查零部件是否完整齐全。

2   按照安装图进行设备安装，基础应有足够的刚度和强度，以支承振动筛的全部静负荷和动负荷。安装时，确保筛机在水平位置。

3   确保筛机与料斗、溜槽等非运动件之间应保持最小75mm的间隙。

4   超声波电源为AC220V、50Hz。检查AC220V电源，是否正常。

5   超声波控制仪与转换器的引线通过插头连接。请按照超声波控制仪连接线标示，插入接口并锁紧，使超声波控制仪与机体超声波接口正确连接。

6   旋振筛及超声波控制仪要可靠接地。

调试与试运行：

1   检查电源及各电气连接确保正确可靠，并空载开机运行5分钟。

2   调整上下重锤的角度和配重块的重量，使网面物料的运行轨迹符合用户使用要求。调整后锁紧上下重锤的紧固螺栓。

3   确认超声波控制仪与转换器连线接好，接通超声波控制仪的电源，选择所需要的振动模式。用手触摸网面应有明显振感。
