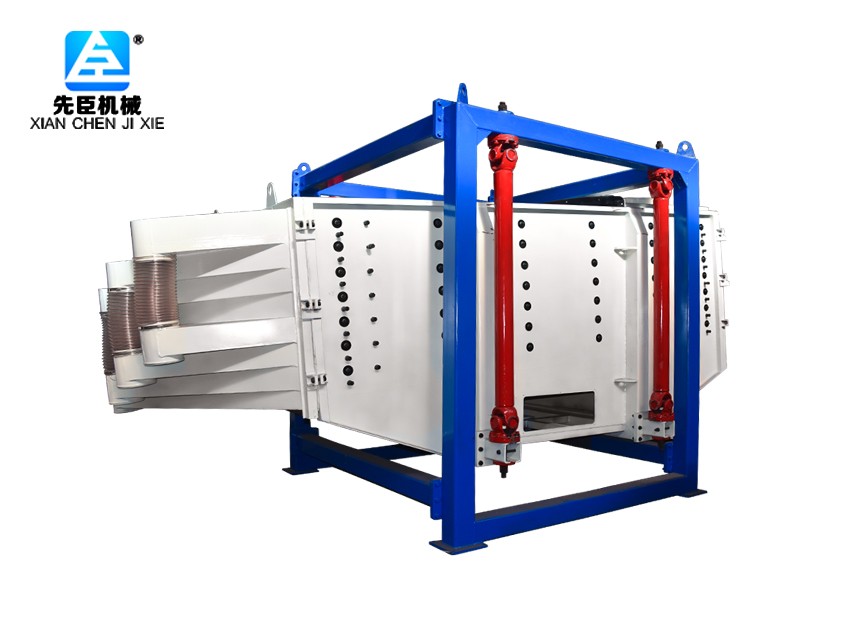

方形摇摆筛

工作原理

筛箱运动轨迹来看，方形摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。摇摆筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

物料运行轨

近似圆的螺旋运动，让物料在筛网上有长的运行行程，产生更高的筛分精度，带来更大的处理量；在进料端依靠布料器迅速的将物料平铺在筛面上，由设备的倾斜角以及设备的摇摆力使物料快速通过筛面。
