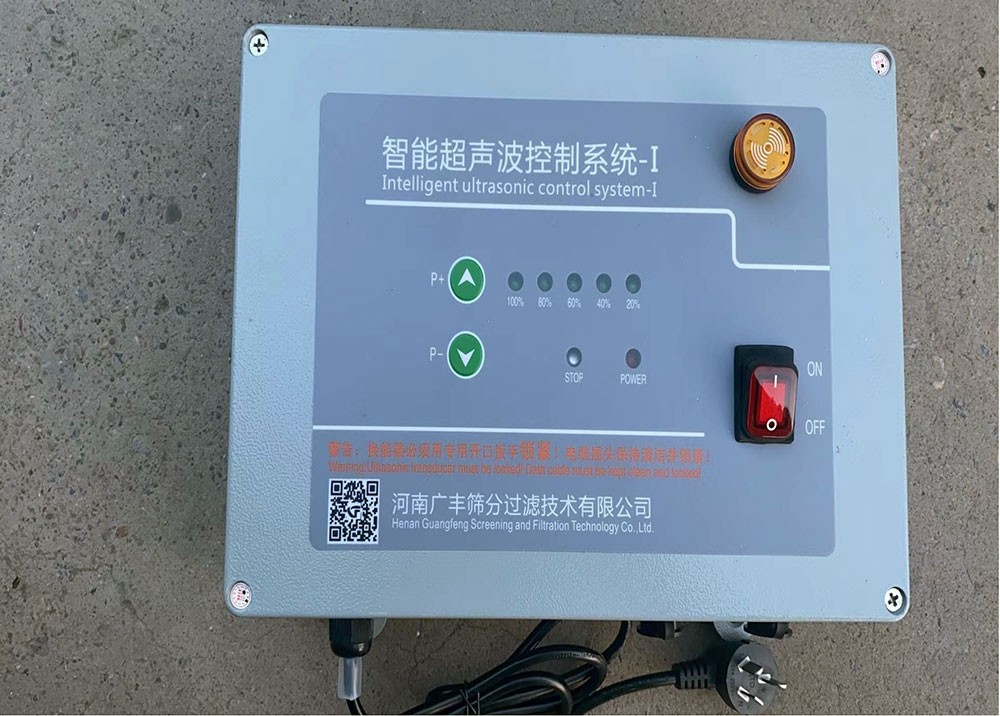

超声波电源控制箱

　　1.概述：

　　超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的有效解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术突破。

　　2.结构：

　　超声波谐振电源： 机箱内置微处理器芯片，与普通的超声波相比， 超声波电源输出振动为双频超声波振动，具有超声波换能器转换效率高、发热量低，筛网振动功率大，清网效率高，筛网使用寿命长的优点；并可根据超声波网架的不同工作状态进行全程数字频率自动跟踪，无需人工调整，一键式操作，方便现场使用；同时工作状态稳定，换能器使用寿命长。

　　l  高频数据连接线：超声波振荡器与超声波谐振电源之间采用电缆连接。

　　l  连接器： 航空连接插件。

　　l  振荡器： 高性能超声波转换器件。

　　l  超声波网架：外网架与桥架支撑连接共振环组成。

　　l  筛网： 适用于10目~635目。

　　3. 基本工作原理：

　　超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波，这些振荡波传导至共振环上使共振环产生共振谐振，然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

　　4. 一般技术数据：

　　超声波谐振电源：

　　4.1  电源输入： 交流220V±10%   50~60Hz

　　4.2  整机电流： ≤0.5A

　　4.3  高频电流： ≤0.4A

　　4.4  工作频率： 37KHz，双频。

　　4.5  工作模式： 双频振动

　　4.6  环境温度： -10~40℃

　　5. 使用说明：

　　5.1  超声波控制箱与旋振筛分别供电，旋振筛为三相供电，超声波电源为单相供电，二者均需可靠接地。

　　5.2  超声波谐振电源输出端为2孔航空插件，由专用线缆连接并锁紧插件，另一端与换能器连接并保证密封牢靠。

　　5.3  接好超声波谐振电源及超声波连接线缆，并保证换能器与网架间用扳手拧紧。检查无误后打开超声波电源开关。红色电源指示灯亮，超声波谐振电源起动，相对应的功率指示灯亮，并进入自检与频率自动搜索状态，20秒后超声波谐振电源进入正常工作状态。用手触筛网，筛网振感明显。

　　5.4 功率调整：

　　超声波电源共设5个功率档位，功率的有效使用20%，40%，60%，80%，100%。

　　按调节按键（   、   ）可以进行功率变换。每按一次按键，会进行一次频率搜索和功率调整，并存储当前状态。

　　6、    其它注意事项：

　　在使用超声波振动系统前，请仔细阅读本注意项，按说明操作，以免造成设备不必要的损坏。

　　6.1 超声波谐振电源工作输入电压为交流220V。注意设备要可靠接地。

　　6.2 在能够满足生产要求的情况下，功率档位调低些较好。可有效延长筛网的使用寿命。

　　6.3 网架没有负载即网架没有绷网的时候，请勿打开超声波电源。否则，容易造成电源过流和网架及振荡器的损坏。

　　6.4 筛网一定要绷紧，否则影响超声波输出及振动效果。

　　6.5振荡器航空插头对接螺丝旋紧，并用绝缘胶带包好，防止导电粉体进入。在使用中注意保护此连接件。

　　6.6 在机器开动前检查振荡器与连接线插头的螺母是否上紧，振荡器与网架是否上紧。在使用过程中，注意机箱与振荡器间连接线的保护，连接线及振荡器插座要注意防潮。

　　6.7  如果物料导电，请把超声波连接线加长，把超声波谐振电源与筛分现场隔离，以防止导电物料进入箱体中引起短路。
